一、產品概述
《風機&水泵控制器》本款產品是應廣大客戶要求,本公 司自主研發的新型模塊化智能控制類產品,產品采用嵌入式軟件編程技術,以數字化軟件控制邏輯應用替代掉傳統的指示燈、按鈕、中間繼電器、時間繼電器、轉換開關等硬件組合的二次邏輯控制。
二、產品功能
因?yàn)楸究町a(chǎn)品的功能較少,其滿足于風機&水泵控制柜簡單應用的同時,其核心功能就是替代掉傳統控制柜面板的信號燈、按鈕以及轉換開關,使其控制柜內部布線快速方便。
三、產品技術點
產品操作面板自帶聲光報警功能
產品功耗2.5W
可實現就地/遠程操作
四、技術指標
供電電源:AC85?265V
工作環境:濕度-10°C…+60°C,相對濕度:90%RH,大氣壓強:2500pa
功耗:2.5W
抗電強度:外殼與端子間AC2KV
絕緣性能:外殼與端子間100M
操作功能:就地/遠方操作
面板顯示功能:手自動狀態指示、運行/故障指示、防火閥聯動指示、消防聯動信 號指示、高低水位指示、保護類型等指示功能。
五、產品優勢
生產優勢
采用本產品方案后,可極大限度筒化二次接線的布局繁瑣程度,即使不是熟練工也可獨立芫成接線工作,大大提高工作效率和節省人工成本,使其產能最起碼增加35%,并在定制柜體時,以前柜體面板要開好多個孔,現在只要一個方孔就行。
產品質量?jī)?yōu)勢
傳統方案應用,控制柜都掛于地下室,工作環境陰暗潮濕,控制柜內元件容易受潮導致故障頻繁,采用本產品方案后,控制部分元件至于對應塑料殼體內,封閉性好,所以穩定性大大提高,而且本公司鄭重承諾,產品實行2年質保期限。

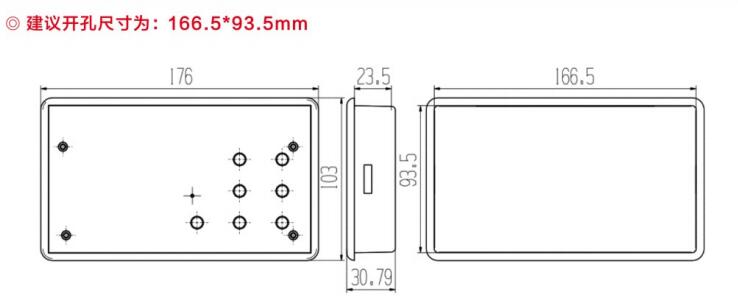

六、產品尺寸
建議開孔尺寸為:166.5*93.5mm
七、接線原理
低配版風機水泵控制器 ——端口接線原理圖
請用手機,掃描二維碼
風機&水泵控制器-選型表 | |||||
序號 | 產品名稱 | 規 格 | 型號 | 安裝方式MM | 功能說明 |
1 | 風機控制器 | 單臺控制 | FM-01 | 面板開孔166.5*93.5 | |
2 | 風機控制器 | 高低速控制 | FM-02 | 面板開孔166.5*93.5 | |
3 | 風機控制器 | 兩臺單獨控制 | FM-03 | 面板開孔166.5*93.5 | |
4 | 水泵控制器 | 單臺排污泵 | SM-01 | 面板開孔166.5*93.5 | |
5 | 水泵控制器 | 排污泵一用一備 | SM-02 | 面板開孔166.5*93.5 |
