一、產品概述
《電機智能控制裝置》產品是本公司自主研發的新型智能模塊化控制類產品,根據GB16806-2006《消防聯動控制系統》 以及國家建筑類標準圖集16D303-2/3風機&水泵應用控制等硬性技術指標作為研發依據,歷經一年多時間,本著對客戶負責的態度,在此期間本公司不間斷的對此新產品持續測試、優化并同時取得了相關的發明、實用新型專利及軟件著作權等國家認可的資質,研發成功并開始批星投入市場應用。
二、產品功能
《電機智能控制裝置》主要是針對各行業風機/水泵控制柜的一款新型智能化控制產品,采用嵌入式軟件編程技術,以數字化軟件控制邏輯應用替代掉傳統的指示燈、按鈕、中間繼電器、時間繼電器、轉換開關等硬件組合的二次邏輯控制,其意義是徹底顛覆了傳統建筑行業風機/水泵的控制應用。
此款新產品采用模塊化設計,主要分為控制面板和接線模塊兩個單元,單元間用DB9/RS232通訊線連接,接線模塊放置于核心元件旁,這就充分體現出二次接線高效簡便的特點,大大節省二次線線材和人工成本。
在智能化控制方面,相較于傳統控制方案,數字智能化控制的優勢得以顯明,涵蓋掉傳統控制方案的同時,還可滿足所有智能化樓宇控制應用方案,如多組就地/遠程控制端口,消防聯動端口,運行反饋信號端口、手自動模式反饋端口,RS485通訊端口 可連接PC端智能遠程化管理平臺。
三、產品技術點
符合GB16806-2006《消防聯動控制系統》驗收標準
產品操作面板自帶雙電源顯示功能
產品操作面板自帶聲光報警功能
產品每路負載自帶2組DC24消防聯動控制端口
產品功耗2.5W
可實現就地/遠程操作
可選配通訊功能-RS485,符合MODBUS-RTU
可選配各類環境監測聯動功能
四、技術指標
供電電源:AC85?265V
工作環境:濕度-10°C-'+60°C
相對濕度:90%RH,
大氣壓強:2500pa
功耗:2.5W
抗電強度:外殼與端子間AC2KV
絕緣性能:外殼與端子間100M
操作功能:就地/遠方操作
面板顯示功能:雙電源指示、手自動狀態指示、運行/故障指示、 防火閥聯動指示、消防聯動信號指示、高低水位指示等。
通訊功能:RS485通訊,符合MODBUS-RTU
五、產品優勢
技術優勢
傳統各類風機&水泵控制柜一般都是采用指示燈、按鈕、中間繼電器、時間繼電器、轉換開關和接線端子等,而 本產品采用嵌入式軟件編程技術,標志 著風機&水泵控制柜的一次應用革新, 從而頁正逬入樓宇智能化控制時代。
項目預算優勢
以往遇到項目報價,要歸納整理單個控制柜內的按鈕、指示燈、中間繼電器等相關一大堆元件報價,而采用本產品后,只要查看整理設計圖紙里的風機 \水泵控制方式后選對應規格型號即可, 大大提高工程預算的效率。
生產優勢
采用本產品方案后,因為接線模塊體積小的原因,柜體也能越做越小,為生產企業節省柜體定制費 用,同時還可極大限度簡化二次接線的布局繁瑣程度, 有效的降低了二次線線材成本,即使不是熟練工也可獨 立芫成接線工作,大大提高了工作效率和節省了生產成 本,并在定制柜體時,傳統方案定制柜體時,面板要開 好多個孔,現在只要一個方孔就行。
安全操作優勢
傳統方案應用,控制柜體雖然帶 鎖,需要鑰匙才可打開柜門,但是控制柜面板的操作按鈕不是專業人員也可隨意操作,致使留下安全隱患;采用本產品方案后,控制柜控制面板操作需要輸入操作密碼后方可執行操作,大大提高現場使用的規范性和可靠性,降低誤操作后帶來的不良彰響及后果。
產品質量優勢
傳統方案應用,控制柜都掛于地下室,工作環境陰暗潮濕,控制柜內元件容易受潮導致故暗頻繁,采用本產品方案后,控制部分元件至于對應 塑料殼體內,封閉性好,所以穩定性大大提高,而且本公司鄭重承諾,產品實行2年質保期限。
售后優勢
傳統方案應用,使用出故暗后需要一個點一個點 的去測M,工作效率低下,采用本產品方案后,因為是模塊化設計,排查故隍原因及維修保養方面都可大大提高工作效率和節省人工成本。有部分工地都是控制柜體 和箱芯分開送貨,對于以往的風機/水泵控制柜都會帶 指示燈、按鈕、轉換開關等,現場安裝會比較費時費 力,采用本產品方案后,就很簡便了,現場只要把箱芯往控制柜里固定好,然后用一根DB9/RS232通訊線連接起來即可。

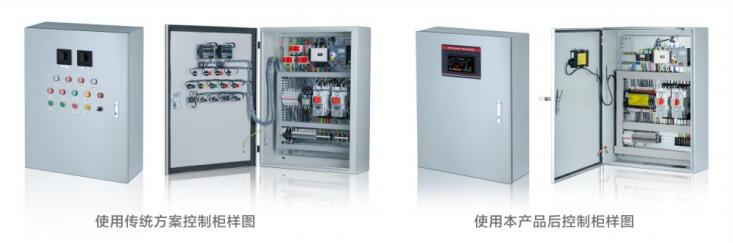

六、產品對比圖
七、接線原理
電機智能控制裝置--選型表 | ||||||||
序號 | 產品類別 | 產品名稱 | 規 格 | 型號 | 備注 | 面板開孔 尺寸mm | 接線模塊 安裝方式 | 備注 |
1 | 電機智能 控制裝置 | 風機控制器 | 單路單速 | DFM-11-1 | 172.5*93 | 底板固定安裝 | ||
2 | 風機控制器 | 單路雙速 | DFM-12-1 | |||||
3 | 風機控制器 | 雙路單速 | DFM-13-1 | |||||
4 | 水泵控制器 | 排污泵單臺 | DSM-21-1 | |||||
5 | 水泵控制器 | 排污泵一用一備 | DSM-21-2 | 自動輪換 | ||||
6 | 水泵控制器 | 冷卻泵單臺 | DSM-22-1 | |||||
7 | 水泵控制器 | 冷卻泵兩臺單獨 | DSM-22-2 | |||||
8 | 水泵控制器 | 冷卻泵一用一備 | DSM-22-3 | 自動輪換 | ||||
9 | 水泵控制器 | 給水泵單臺 | DSM-23-1 | |||||
10 | 水泵控制器 | 給水泵一用一備 | DSM-23-2 | |||||
11 | 水泵控制器 | 穩壓泵一用一備 | DSM-24-1 | 自動輪換 | ||||
12 | 水泵控制器 | 熱水循環泵單臺 | DSM-25-1 | |||||
13 | 水泵控制器 | 熱水循環泵一用一備 | DSM-25-2 | |||||
14 | 水泵控制器 | 消防栓泵一用一備 | DSM-26-1 | 星三角啟動 | ||||
15 | 水泵控制器 | 噴淋泵一用一備 | DSM-27-1 | 星三角啟動 | ||||
其余水泵/風機應用控制類型可根據16D303-2/3建筑類風機/水泵標準圖集定制或非標定制 |
